Pengertian Dan Jenis-Jenis Topologi Jaringan Komputer

Kali ini RCYSHARED menjelankan tentang Topologi Jaringan. Biasanya materi ini di berikan saat semester 3 sampai terakhir, karena materi ini merupakan materi dasar dari Jaringan Komputer yang pastinya wajib di kuasai oleh anak-anak Tkj. Tanpa panjang lebar.. yukk kita masuk ke materinya.

Topologi Jaringan Komputer

Topologi Jaringan adalah suatu cara menghubungkan komputer yang satu dengan yang lainya sehingga membentuk sebuah Jaringan. Cara yang saat ini banyak di gunakan adalah Bus, Token Ring (Cincin), Star (Bintang). Masing-masing topologi ini mempunyai ciri khas, dengan kelebihan dan kekurannya sendiri.

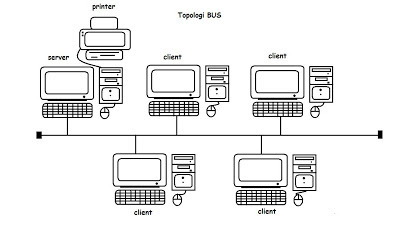

1. Topologi Bus

Pada Topologi ini digunakan sebuah kabel tunggal atau kabel Pusat dimana seluruh Workstation dan Server dihubungkan. Merupakan Topologi fisik yang mengunakan Kabel Coaxial dengan mengunakan T-Connector dengan terminal 50 omh pada ujung Jaringan. Topologi Bus mengunakan satu kabel yang kedua ujungnya ditutup dimana sepanjang kabel terdapat node-node.


Dengan topologi ini komputer di hubungkan secara berantai (daisy-chain) dengan perantara suatu kabel yang pada umumnya berupa kabel Tunggal jenis Coaxial. Ujung-ujung dari kabel coaxsial harus di tutup dengan tahanan (Terminator resistor) untuk menghindari pantulan yang dapat menimbulkan gangguan yang menyebabkan kemacetan jaringan.

Ujung kabel yang ke komputer menggunakan konektor BNC. Pada setiap network adapter ( LAN Card) di pasang konektor BNC tipe T yang bercabang.  Kabel Coaxial tersebut di hubungkan dengan satu dengan yang lainnya dengan konektor ini.

Karakteristik Topologi Bus

• Merupakan satu kabel yang kedua ujungnya di tutup dan sepanjang kabel terdapat node-node
• Paling Sederhana dalam Instalasi'
• Signal melewati dua arah denagan satu kabel memungkinkan terjadi Collision (Tabrakan data atau tercampurnya data).
• Permasalahan terbesar jika terjadi putus tau longgar pada salah satu konektor maka seluruh jaringan akan berhenti/terganggu
• Topologi Bus adalah jalur transmisi si mana signal di terima dan dikirim pada setiap alat/device yang tersambung pada satu garis lurus (kabel). signal hanya akan di tangkap oleh alat yang di tuju, sedangkan   alat lain yang bukan tujuan akan mengabaikan signal terebut/ hanya di lewati signal.

Udah tau kan sekarang tentang Topologi Bus dan Karakteristiknya.. Sekarang giliran Kekurangan dan Kelebihannya.. Mari kita simak.

Kelebihan Topologi Bus

• Hemat kabel , pastinya kan hanya mengunakan 1 kabel tunggal.
• Layout kabel sederhana, karena hanya sejalur saja. Artinya lurus tinggal  kalo mau nambah atau megurangi workstation nga bingung mau di taruh di mana.
• Pengembangan jaringan atau penambahan workstation  baru dapat dilakukan dengan mudah tanpa menggangu workstation yang lain.

Kekurangan Topologi Bus

• Deteksi dan Isolasi kesalahan sangat kecil.
• Kepadatan lalulintas pada jalur utama.
• Kelemahan dari topologi ini adalah apabila terdapat gangguan di sepanjang kabel pusat maka keseluruhan jaringan akan mengalami ganguan.
• Di perlukan Repeater untuk jarak Jauh.

2. Topologi Token Ring (Cincin)

Di dalam Topologi Ring semua Workstation dan Server dihubungakn sehingga terbentuk suatu pola lingkaran atau cincin. Tiap Workstation atau Server akan menerima dan melewatkan Informasi dari satu komputer ke komputer yang lainnya, bila alamat-alamat yang di maksud sesuai maka informasi diterima dan bila tidak informasi akan di lewatkan.

Topologi Jenis Ini mirip dengan Topologi Bus hanya saja ujung-ujung saling terhubung mambentuk lingkara. Topologi Token Ring (Cincin) ini di perkenalkan oleh IBM untuk mendukung Protokol Token Ring  (Pengin Lebih Tau dengan Protokol Token Ring Klik aja ) yang diciptakannya.

Kekurangan Dari Topologi Token Ring (Cincin)

kekurangan dari topologi ini adalah setiap node dalam jaringan akan selalu ikut serta mengelola informasi yang di lewatkan dalam jaringan, sehingga jika terdapat ganguan di suatu node maka seluruh jaringan akan tergangu.

Kelebihan Topologi Token Ring (Cincin)

Kelebihan Topologi ini adalah Tidak terjadinya Collision atau tabrakan pengiriman data seperti pada Topologi Bus, karen hanya satu node dapat mengirim data pada suatu saat.

Secara Garis besar Kelebihan dan Kekurangan Topologi Token Ring (Cincin) sebagai Berikut :

Kelebihan : Hemat Kabel

Kekurangan :

a. Peka Kesalahan

b. Pengembangan Jaringan Lebih Baku

3. Topologi Star

Pada Topologi Star, masing-masing Workstation dihubungkan secara langsung ke Server atau Hub/Swich. Hub/Swich berfungsi menerima sinyal -sinyal dari komputer dan meneruskannya ke semya komputer yang terhubung dengan Hub/Swich tersebut. Jaringan dengan Topologi ini lebih mahal dan cukup sulit pemasangannya . Setiap komputer mempunyai kabel sendiri-sendiri sehingga lebih mudah dalam mencari kesalahan pada jaringan. Kabel yang digunakan biasanya menggunakan Kabel UTP CAT5.


Karakteristik Topologi Star
Berikut adalah karakteristik Topologi Star

• Setiap Node berkomunikasi secara langsung dengan central node. Traffic data mengalir dari node ke central node dan kembali lagi.
• Muda di kembangkan karena setiap node hanya memiliki kabel yang langsug terhubung ke central node.
• Jika terjadi kerusakan pada salah satu node maka hanya pada node tersebut yang terganggu tanpa menggangu jaringan lain.
• Dapat di gunakan Kabel Lower karena hanya meng-handle satu trafik node dan biasannya mengunakan kabel UTP.

Kelebihan Dari Topolog Star
Kelebihan dari Topologi star adalah bahwa dengan adanya kabel tersendiri  untuk setiap workstation ke server, maka Bandwidth atau lebar jalur kominikasi dalam kabel akan semakin lebar sehingga akan menambah/ meningkatkan unjuk kerja jaringan secara keseluruhan. Dan juga bila terjadi/terdapat gangguan di suatu jalur kabel maka gangguan hanya terjadi dalam komunikasi antara workstation yang bersangkutan sengan server, dan jaringan secara keseluruhan tidak mengalami gangguan.

Kekurangan Dari Topologi Star
kekurangna dari Topolog Star adalah Kebutuhan kabel yuang lebih besar dibandingkan dengan Topologi yang lain. Karena setiao workstation harus memiliki kbel tersendiri untuk terhubung dengan Hub/Swich dan juga membutuhkan penanganan secara khusus.

Nahh dari itu semua dapat di simpulkan Keuntungan dan Kerugian Dari Topolgi Star

Keuntungan

• Paling Fleksibel
• Pemasangan/perubahan stasiun sangat mudah dan tidak menggangu bagian jaringan lain.
• Kontrol terpusat
• Kemudahan deteksi Isolasi kesalahan/kerusakan pengelolaan jaringan.

Kerugian

• Boros Kabel.
• Perlu penanganan Khusus.
• Kontrol Terpusat (hub) jadi elemen kritis.

4. Topologi Mesh

Jaringan dengan Topologi Mesh mempunyai jalur ganda dari setiap peralatan di jaringan komputer. Semakin banyak komputer yang terhubung semakin sulit untuk pemasangan kabelnya. Karena itu, Topologi  Mesh yang murni, yaitu setiap peralatan dihubungkan satu dengan yang lainya. jarang di gunakan. Yang bisa di pakai adalah membuat jalur ganda (Back Up) untuk hubungan-hubungan utama sebagai jalur adangan jika terjadi kesulitan di jalur utama.

Topologi Jaringan ini merupakan hubungan antarsentral secara penuh. Jumlah saluran harus di sediakan untuk membentuk Jaringan Mesh adalah jumlah sentral dikurangi 1 (n-1,n = Jumlah sentral).

Tingkat kerumitan jaringan sebanding dengan meningkatnya jumlah sentral yang terpasang. Dengan demikian, disamping kurang ekonomis juga relatif malah dalam pengopersiannya.

Mesh Topologi di bangun dengan memasang link di antara station-station. Sebuah "Fully Connected Mesh" adalah sebuah jaringan di mana setiap terminal terhubung secara langsung ke semua terminal-terminal yang lain. Biasanya di gunakan pada jaringan komputer kecil.  Topologi ini secara teori memungkinkan akan tetapu tidak praktis dan biasannya cukup tinggi untuk diimplementasikan. Topologi Mesh memiliki tingkat Redundancy yang tinggi. Sehingga, jika terdapat satu link yang rusak maka suatu station dapa mencarilink yang lainnya

5. Topologi Hybrid

Hybrid Network adalah Network yang dibentuk dari berbagai Topologi dan Teknologi. Sebuah Hybrid Network mungkin sebagai contoh, diakibatkan oleh sebuah pengambilan alihan suatu perusahaan. Sehingga, ketika di gabungkan maka teknologi-teknologi yang berbeda tersebut harus digabungkan dalam network Tunggal. Sebuah Hybrid metwork memiliki semua Karakteristik dari topologi yang terdapat dalam jaringan tersebut.

Semoga Bermanfaat.. :D
